Form-Tech MC 40 Tel Yay Makinası Bakımı

Form-Tech MC 40 Tel Yay Makinası Bakımı


Üretim sektöründe kritik öneme sahip Form-Tech MC 40 tel yay makinasında gerçekleştirilen periyodik bakım ve optimizasyon çalışmaları, ekipmanın performansının artırılması ve ömrünün uzatılması açısından büyük önem taşımaktadır. Bu makale, tel yay üretim makinalarının bakım prosedürlerini, sık karşılaşılan arızaları ve çözüm yöntemlerini kapsamlı şekilde ele almaktadır.


Yay üretimi, otomotivden beyaz eşyaya, elektronik cihazlardan medikal ekipmanlara kadar birçok sektörde kullanılan kritik komponentlerin imalatını kapsar. Özellikle Tayvanlı Form-Tech şirketinin ürettiği MC serisi tel yay makinaları, hassas yay üretiminde dünya çapında tercih edilmektedir.

Bu vaka incelemesinde, bir üretim tesisinde bulunan Form-Tech MC 40 model tel yay makinasının periyodik bakım süreci, karşılaşılan problemler ve uygulanan çözümler detaylı olarak anlatılacaktır. Makalede ayrıca, benzer tel yay makinalarının verimli çalışması için gerekli bakım prosedürleri ve öneriler de paylaşılacaktır.

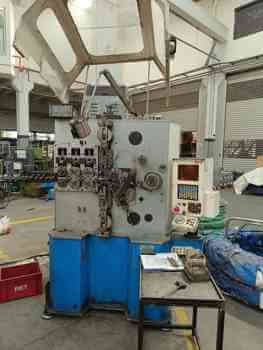

Ekipman Detayları

Bakımı gerçekleştirilen ekipman aşağıdaki özelliklere sahiptir:


Üretici: Form-Tech Enterprise Co., Ltd. (Tayvan)

Model: MC 40

Güç: 14 kW

Gerilim: 220V

Üretim Kapasitesi: Saatte 800-1200 adet (yay tipi ve ölçülerine bağlı olarak)

Üretim Yılı: 2009


Form-Tech MC 40, özellikle kompresyon yayları, uzatma yayları ve torsiyon yaylarının üretiminde kullanılan çok amaçlı bir CNC tel yay makinasıdır. 0.8 mm ile 4.0 mm arasındaki tel çaplarında çalışabilmekte ve yüksek hassasiyette yay üretimi gerçekleştirebilmektedir.

Bakım Öncesi Durum Değerlendirmesi


Bakım ve Onarım Süreci

Tüm müdahalelerden önce, makina enerjisi kesildi ve gerekli güvenlik prosedürleri uygulandı. Ardından:

Ana besleme ünitesi sökülüp kapsamlı temizlik yapıldı

Tüm şekillendirme kalıpları ve kılavuz burçlar çıkarıldı

Kesme ünitesi tamamen demonte edildi

Soğutma sistemi boşaltılıp temizlendi

Elektrik/elektronik panellerin temizliği yapıldı


Mekanik Ayarlar ve Yağlama

Tüm hareket mekanizmalarının hizalaması kontrol edildi ve gerekli ayarlar yapıldı

Tel gergi sistemi kalibre edildi

Bükme üniteleri pozisyon ayarları yapıldı

Lineer kızaklar ve rulmanlar özel yağla yağlandı

Pnömatik sistem basınç ayarları güncellendi (6.2 bar optimum çalışma basıncı)

Tüm yağlama noktaları temizlenip, uygun gres ve yağlarla yağlandı


Elektrik/Elektronik Kontroller

Tüm sensörlerin fonksiyonları test edildi

Servo motorların enkoderleri kontrol edildi

Kontrol paneli parametre ayarları gözden geçirildi

Elektrik bağlantı noktaları sıkıldı

Topraklama ölçümleri yapıldı

PLC programı yedeklendi ve gerekli güncellemeler yapıldı


Yazılım ve Kalibrasyon

Kontrol sistemi yazılımı güncel versiyona yükseltildi

Servo parametreleri optimize edildi

Tel besleme hız ve ivme değerleri yeniden kalibre edildi

Kesme zamanlaması hassas şekilde ayarlandı

Boyut ölçüm ve kalite kontrol sensörleri kalibre edildi


Test ve Devreye Alma

Tüm bakım ve onarım işlemleri tamamlandıktan sonra, aşağıdaki test prosedürleri uygulandı:


Yüksüz Çalışma Testi: Makina tel olmadan çalıştırılarak tüm mekanizmaların hareketi kontrol edildi

Tel Besleme Testi: Farklı çaplardaki teller ile besleme ünitesi test edildi

Üretim Testi: Standart kompresyon yayı üretimi gerçekleştirilerek performans ölçüldü

Uzun Süreli Çalışma Testi: 4 saat kesintisiz çalışma ile ısınma ve performans değerlendirmesi yapıldı

Kalite Kontrol: Üretilen numuneler detaylı ölçüm ve test işlemlerine tabi tutuldu


Otomasyon Sistemleri:

Form-Tech AS-200 Otomatik Yay Paketleme Sistemi

Form-Tech SC-100 Taşıma ve İstifleme Sistemi

MBSA Otomatik Yay Ölçüm ve Sınıflandırma Sistemi


Kalite Kontrol Ekipmanları:

Form-Tech QC-500 Yay Test Cihazı

KERN Dijital Ölçüm Sistemleri

Vision Systems Görsel Muayene Sistemi


Tel Hazırlama Ekipmanları:

FT-2000 Tel Düzleştirme ve Kesme Makinası

ST-450 Tel Tavlama Ünitesi

BC-100 Tel Bobin Değiştirici


Isıl İşlem Ekipmanları:

FTH-300 Yay Temperleme Fırını

NHF-200 Konveyörlü Temperleme Sistemi

ICO-400 İndüksiyon Sertleştirme Ünitesi


Önleyici Bakım Önerileri

Form-Tech tel yay makinalarının optimum performans ve uzun ömür için önerilen bakım periyotları şunlardır:

Günlük Bakım Kontrolleri


Operatör Kontrolleri:

Yağlama noktalarının kontrolü

Tel besleme ünitesi temizliği

Kesme bıçaklarının görsel kontrolü

Pnömatik basınç kontrolü (6-7 bar arası)

İlk parça kontrolü ve ölçümü


Temizlik:

Çalışma alanının tel artıklarından temizlenmesi

Kılavuz burçların temizlenmesi

Soğutma sıvısı seviye kontrolü


Haftalık Bakım Kontrolleri


Mekanik Kontroller:

Tüm hareketli parçaların yağlanması

V-kayışı gerginlik kontrolü

Pnömatik sistem filtre kontrolü ve temizliği

Tüm sabitleme cıvatalarının sıkılık kontrolü


Elektrik/Elektronik Kontroller:

Sensör temizliği ve fonksiyon kontrolü

Kontrol paneli soğutma fanlarının kontrolü

Kablo ve bağlantı kontrolü


Aylık Bakım Kontrolleri


Kapsamlı Kontroller:

Kesme bıçaklarının değerlendirilmesi ve gerekirse değişimi

Lineer kızakların temizliği ve yağlanması

Pnömatik silindirlerin performans kontrolü

Servo motorların ısınma kontrolü ve performans değerlendirmesi


Kalibrasyon:

Tel gergi sisteminin kalibrasyonu

Sensör kalibrasyonları

Kritik ölçü parametrelerinin doğrulanması


6 Aylık / Yıllık Bakım Kontrolleri


Kapsamlı Bakım:

Tüm aşınma parçalarının değerlendirilmesi ve gerekirse değişimi

Pnömatik sistem tam bakımı ve filtre değişimi

Elektrik paneli ve PLC sistemlerinin kapsamlı kontrolü

Soğutma sisteminin tam bakımı


Tam Kalibrasyon:

Tüm servo motorların ve pozisyon sensörlerinin kalibrasyonu

PLC parametrelerinin optimizasyonu

Üretim parametrelerinin gözden geçirilmesi ve güncellenmesi


Bakım Sonrası Elde Edilen Faydalar

Gerçekleştirilen kapsamlı bakım ve onarım çalışmaları sonucunda aşağıdaki iyileştirmeler sağlanmıştır:


Performans Artışı:

Üretim hızında %35 artış (saatte 950 parçadan 1280 parçaya)

Duruş sürelerinde %80 azalma

Setup süresinde %40 kısalma


Kalite İyileştirmeleri:

Boyut sapmalarında %70 azalma

Hurda oranında %65 düşüş

Yay özelliklerinde tutarlılık artışı


Maliyet Avantajları:

Enerji tüketiminde %15 azalma

Tel atık miktarında %25 düşüş

Beklenmeyen arıza duruşlarında %85 azalma


Operasyonel Faydalar:

Makina kullanım kolaylığında artış

Operatör müdahale ihtiyacında azalma

Daha sessiz ve güvenli çalışma ortamı


Form-Tech MC 40 tel yay makinası üzerinde gerçekleştirilen kapsamlı bakım ve onarım çalışmaları, ekipmanın performansını önemli ölçüde artırmış ve üretim maliyetlerini düşürmüştür. Düzenli ve planlı bakım prosedürlerinin uygulanması, tel yay üretim makinalarının ömrünü uzatmakta ve beklenmedik arıza duruşlarını minimize etmektedir.

Özellikle yay üretimi gibi hassas komponent imalatında, makina bakımının kalite ve verimlilik üzerindeki etkisi son derece büyüktür. Firmamız, Form-Tech, Wafios, Bihler, Simco, Itaya ve diğer markaların tel şekillendirme ve yay üretim makinalarının bakım, onarım ve devreye alma hizmetlerini uzman teknik kadrosu ile sağlamaktadır.
